CrossCad/Ware SDK
CrossCad/Ware 技术数据转换与提取解决方案
容许
allow 3D软件开发商 能够将Datakit技术 以对用户完全透明的方式集成到其应用程序中。
allow 3D软件开发商 能够将Datakit技术 以对用户完全透明的方式集成到其应用程序中。
- 数十种 原生与通用输入和/或输出格式。
- 提取和写入所有类型的数据，包括 2D 和 3D 几何及拓扑数据、尺寸、公差和注释、元数据、特征、装配体等。
- BRep、网格面 、细分曲面。
- 频密发布 新模块。
- 定期更新 所有模块。
- 程序接口 (API) 已全面文档化且易于集成。
- Datakit专家提供的迅速技术支持。
- 无需外部许可。
| CrossCad/Ware File-to-File | CrossCad/Ware SDK | CrossCad/Ware WOCC | |
|---|---|---|---|
| 集成 | 文件到文件转换 | C++对象 | OpenCascade容器 |
| 组件 | 动态库 | C++ 静态库 | 动态库 |
| 交付物 | .DLL, .so, .dylib资料库 | .lib, .a 资料库 | .DLL资料库 |
| 支持平台 | Windows, Linux, macOS | Windows, Linux, macOS | Windows, Linux |
| 环境 | C++, C#, Java, python | C++ | C++, OpenCascade |
| 专业水平 | 一般技术要求 | 很强C++技能, 很强 CAD技能 | 良好C++技能, 良好 CAD技能 |
| 集成工夫 | < 10 API 调用 | 多达500个API使用 [2] | < 50 API 调用 |
| CAD阅读器 | 有 | 有 | 有 |
| CAD编写器 | 有 | 有 | 没有 |
| 格式支持 | CrossCad/Ware File-to-File | CrossCad/Ware SDK | CrossCad/Ware WOCC |
| 数据覆盖 | 装配体, BREP, 网格, 2D, PMI, 元数据 [1] | 所有可用 | 装配体, BREP, PMI, 元数据 |
| 测试/许可 | 联系我们 | 联系我们 | 联系我们 |
| (1) 所有这些都可能因输出CAD格式而异 | (2) 以实现最高级别的集成 |
CrossCAD / Ware
将数十种格式
转换为单一格式，
作为应用程序的前置处理步骤
转换为单一格式，
作为应用程序的前置处理步骤
获取更多资料
-

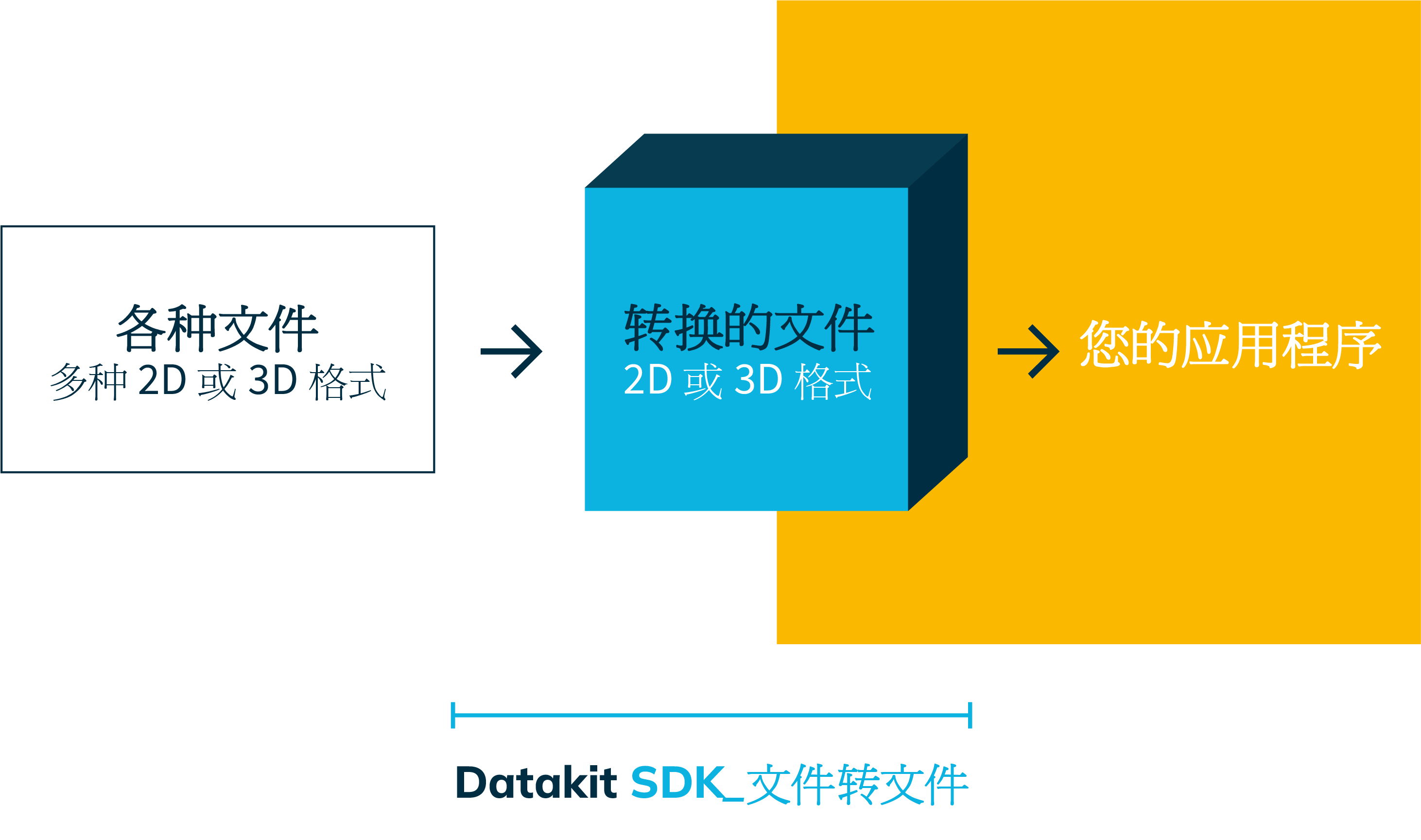

系统如何运作
此方案是 实施迅速 和完美导入关键数据。
然后，为了处理与其软件业务的特殊性相关的实体，集成CrossCad/ware SDK库可能成为更高效的解决方案。 -
输入
- 3DVIA / CATIA / SOLIDWORKS Composer .smg .smgGeom
- ACIS .sat .asat .sab .asab
- CADDS ._pd _pd
- CATIA V4 2D .model .dlv .dlv3 .exp
- CATIA V4 3D .model .dlv .dlv3 .exp .session
- CATIA V5 2D .CATDrawing
- CATIA V5 3D .CATPart .CATProduct
- CATIA V6 / 3DEXPERIENCE 2D .3dxml
- CATIA V6 / 3DEXPERIENCE 3D .3dxml
- CGR .cgr
- Creo View .ol .ed .edz .pvs .pvz
- DWG / DXF 2D .dwg .dxf
- DWG / DXF 3D .dwg .dxf
- FBX .fbx
- Fusion 360 .f3d
- glTF .gltf .bin .glb
- IFC .ifc .ifcxml .ifczip
- IGES .igs .iges
- Inventor .ipt .iam
- JT .jt
- Navisworks .nwd
- OBJ .obj
- Parasolid .x_t .x_b .xmt_txt .xmt_bin
- PLM XML .plmxml
- ProE / Creo Parametric 2D .drw .drw.*
- ProE / Creo Parametric 3D .prt .prt.* .xpr .asm .asm.* .xas
- QIF 3D .qif
- Revit .rvt .rfa
- Rhino .3dm
- Robcad .rf
- Solid Edge 2D .dft
- Solid Edge 3D .par .psm .asm .pwd
- SOLIDWORKS 2D .slddrw
- SOLIDWORKS 3D .sldprt .sldasm
- STEP .stp .step .stpZ
- STL .stl
- UG NX 2D .prt
- UG NX 3D .prt
- VDA .vda
- ZW3D .Z3PRT .Z3ASM .Z3 .VX
-
输出
- 3DXML .3dxml
- 3MF .3mf
- ACIS .sat
- CADDS ._pd
- CATIA V4 3D .model
- CATIA V5 3D .CATPart .CATProduct
- CGR .cgr
- COLLADA .dae
- DXF 2D .dxf
- FBX .fbx
- glTF .gltf .bin .glb
- IFC .ifc .ifcxml
- IGES .igs
- JT .jt
- OBJ .obj
- Open CASCADE .brep
- Parasolid .x_t .x_b
- PDF 2D .pdf
- PDF 3D .pdf
- PLM XML .plmxml
- PRC .prc
- Robcad .rf
- SOLIDWORKS 3D .sldprt .sldasm
- STEP .stp .stpZ
- STL .stl
- UG NX 3D .prt
- Unisurf .uni
- VDA .vda
- VRML .wrl
-
所有 2D 输入/输出 组合
CrossCad/Ware 文件间转换 2D 组合 Inputs Outputs DXF 2D PDF 2D CATIA V4 2D CATIA V5 2D CATIA V6 / 3DEXPERIENCE 2D DWG / DXF 2D ProE / Creo Parametric 2D Solid Edge 2D SOLIDWORKS 2D UG NX 2D -
所有 3D 输入/输出 组合
CrossCad/Ware 文件间转换 3D 组合 Inputs Outputs 3DXML 3MF ACIS CADDS CATIA V4 3D CATIA V5 3D CGR COLLADA FBX glTF IFC IGES JT OBJ Open CASCADE Parasolid PDF 3D PLM XML PRC SOLIDWORKS 3D STEP STL UG NX 3D Unisurf VDA VRML 3DVIA / CATIA / SOLIDWORKS Composer ACIS CADDS CATIA V4 3D CATIA V5 3D CATIA V6 / 3DEXPERIENCE 3D CGR Creo View DWG / DXF 3D FBX Fusion 360 glTF IFC IGES Inventor JT Navisworks OBJ Parasolid PLM XML ProE / Creo Parametric 3D QIF 3D Revit Rhino Solid Edge 3D SOLIDWORKS 3D STEP STL UG NX 3D VDA ZW3D
CrossCAD / Ware
提取并恢复
最大量的
技术数据以多种
2D和3D格式呈现
最大量的
技术数据以多种
2D和3D格式呈现
获取更多资料
-

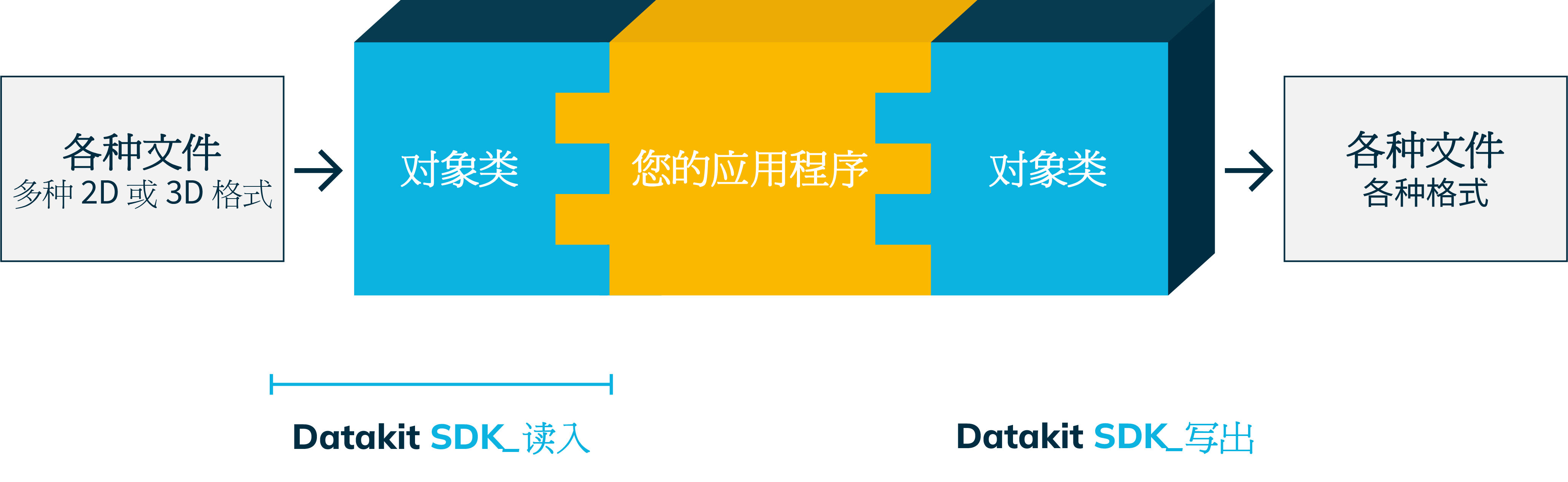

系统如何运作
CrossCad/Ware SDK允许应用程序开发人员取得多种数据类型：2D、3D、线框、实体、平面、属性、加工特征、构造历史、尺寸数据、注释和公差（FD&T、GDT或PMI），以及其他特定领域更专业的数据类型。零件和装配体均可完美取得。
此解决方案被多数Datakit软件编辑客户所采用，这些客户希望在数据传输中实现更深入的处理，并满足严格的属性处理要求。 -
输入
- 3DVIA / CATIA / SOLIDWORKS Composer .smg .smgGeom
- ACIS .sat .asat .sab .asab
- CADDS ._pd _pd
- CATIA V4 3D .model .dlv .dlv3 .exp .session
- CATIA V5 2D .CATDrawing
- CATIA V5 3D .CATPart .CATProduct
- CATIA V6 / 3DEXPERIENCE 2D .3dxml
- CATIA V6 / 3DEXPERIENCE 3D .3dxml
- CGR .cgr
- Creo View .ol .ed .edz .pvs .pvz
- DWG / DXF 2D .dwg .dxf
- DWG / DXF 3D .dwg .dxf
- FBX .fbx
- Fusion 360 .f3d
- glTF .gltf .bin .glb
- IFC .ifc .ifcxml .ifczip
- IGES .igs .iges
- Inventor .ipt .iam
- JT .jt
- Navisworks .nwd
- OBJ .obj
- Parasolid .x_t .x_b .xmt_txt .xmt_bin
- PLM XML .plmxml
- ProE / Creo Parametric 2D .drw .drw.*
- ProE / Creo Parametric 3D .prt .prt.* .xpr .asm .asm.* .xas
- QIF 3D .qif
- Revit .rvt .rfa
- Rhino .3dm
- Solid Edge 2D .dft
- Solid Edge 3D .par .psm .asm .pwd
- SOLIDWORKS 2D .slddrw
- SOLIDWORKS 3D .sldprt .sldasm
- STEP .stp .step .stpZ
- STL .stl
- UG NX 2D .prt
- UG NX 3D .prt
- VDA .vda
- ZW3D .Z3PRT .Z3ASM .Z3 .VX
-
输出
- 3DXML .3dxml
- 3MF .3mf
- ACIS .sat
- CATIA V5 3D .CATPart .CATProduct
- CGR .cgr
- COLLADA .dae
- FBX .fbx
- glTF .gltf .bin .glb
- IFC .ifc .ifcxml
- IGES .igs
- JT .jt
- OBJ .obj
- Parasolid .x_t .x_b
- PDF 3D .pdf
- PLM XML .plmxml
- PRC .prc
- SOLIDWORKS 3D .sldprt .sldasm
- STEP .stp .stpZ
- STL .stl
- UG NX 3D .prt
- VRML .wrl
-
转换库列表
- 3DVIA / CATIA / SOLIDWORKS Composer 读取
- 3DXML 3D 写出
- 3MF 3D 写出
- ACIS 3D 读取
- ACIS 3D 写出
- CADDS 3D 读取
- CATIA V4 3D 读取
- CATIA V5 2D 读取
- CATIA V5 3D 读取
- CATIA V5 3D 写出
- CATIA V6 / 3DEXPERIENCE 2D 读取
- CATIA V6 / 3DEXPERIENCE 3D 读取
- CGR 3D 读取
- CGR 3D 写出
- COLLADA 3D 写出
- Creo View 3D 读取
- DWG / DXF 2D 读取
- DWG / DXF 3D 读取
- FBX 3D 读取
- FBX 3D 写出
- Fusion 360 3D 读取
- glTF 3D 读取
- glTF 3D 写出
- IFC 3D 读取
- IFC 3D 写出
- IGES 3D 读取
- IGES 3D 写出
- Inventor 3D 读取
- JT 3D 读取
- JT 3D 写出
- Navisworks 3D 读取
- OBJ 3D 读取
- OBJ 3D 写出
- Parasolid 3D 读取
- Parasolid 3D 写出
- PDF 3D 写出
- PLM XML 3D 读取
- PLM XML 3D 写出
- PRC 3D 写出
- ProE / Creo Parametric 2D 读取
- ProE / Creo Parametric 3D 读取
- QIF 3D 读取
- Revit 3D 读取
- Rhino 3D 读取
- Solid Edge 2D 读取
- Solid Edge 3D 读取
- SOLIDWORKS 2D 读取
- SOLIDWORKS 3D 读取
- SOLIDWORKS 3D 写出
- STEP 3D 读取
- STEP 3D 写出
- STL 3D 读取
- Tessellation
- UG NX 2D 读取
- UG NX 3D 读取
- UG NX 3D 写出
- VDA 3D 读取
- VRML 3D 写出
- ZW 3D 读取
CrossCAD / Ware
将原生CAD文件的
几何特征转换为
以Open Cascade 核心
的组件
几何特征转换为
以Open Cascade 核心
的组件
获取更多资料
-

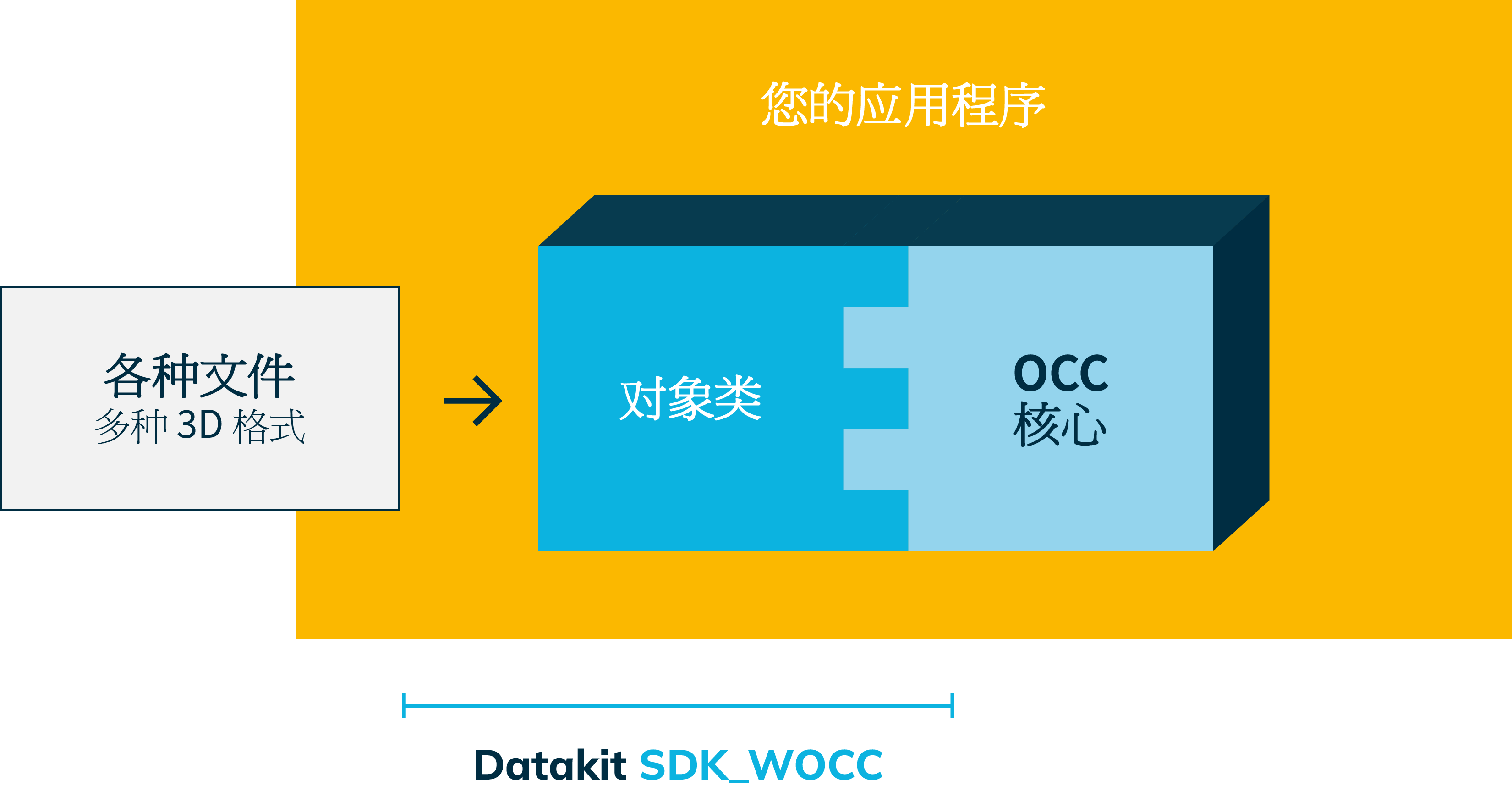

系统如何运作
-
输入
- ACIS .sat .asat .sab .asab
- CATIA V4 3D .model .dlv .dlv3 .exp .session
- CATIA V5 3D .CATPart .CATProduct
- CATIA V6 / 3DEXPERIENCE 3D .3dxml
- DWG / DXF 3D .dwg .dxf
- IGES .igs .iges
- Inventor .ipt .iam
- JT .jt
- Parasolid .x_t .x_b .xmt_txt .xmt_bin
- ProE / Creo Parametric 3D .prt .prt.* .xpr .asm .asm.* .xas
- Rhino .3dm
- Solid Edge 3D .par .psm .asm .pwd
- SOLIDWORKS 3D .sldprt .sldasm
- STEP .stp .step .stpZ
- UG NX 3D .prt
-
转换库列表
- ACIS 3D to Open CASCADE
- CATIA V4 3D to Open CASCADE
- CATIA V5 3D to Open CASCADE
- CATIA V6 3DEXPERIENCE 3D to Open CASCADE
- DWG / DXF 3D to Open CASCADE
- IGES 3D to Open CASCADE
- Inventor 3D to Open CASCADE
- JT 3D to Open CASCADE
- Parasolid 3D to Open CASCADE
- ProE / Creo Parametric 3D to Open CASCADE
- Rhino 3D to Open CASCADE
- Solid Edge 3D to Open CASCADE
- SOLIDWORKS 3D to Open CASCADE
- STEP 3D to Open CASCADE
- UG NX 3D to Open CASCADE
